GL5450
GL5450 ist ein Ethernet-Datenlogger, der zum Erfassen und Aufzeichnen von Automotive-Ethernet Daten dient.
Der GL5450 kann Daten von bis zu 20 x 100-Base-T1 und 6 x 1000Base-T1-Schnittstellen mit einer hochpräzisen Zeitstempel-Auflösung von 64 ns auf bis zu 2 SSDs loggen.
Dank der intelligenten Filterfunktion auf Nibble-Ebene der Felder des Ethernet-Frames, wie z.B. MAC-Adresse und Protokoll, können irrelevante oder auch personenbezogene Daten von der Aufzeichnung ausgeschlossen werden. Damit werden die Anforderungen der DSGVO erfüllt und nur die wirklich notwendigen Daten aufgezeichnet. Dies verringert auch den Aufwand bei der Auswertung der Daten.
Der GL5450 wird über den GL5350/GL5370 gesteuert und konfiguriert. Die Zeitsynchronisation der Daten wird über die separate SYNC-Leitung gewährleistet.
Dank der intelligenten Filterfunktion auf Nibble-Ebene der Felder des Ethernet-Frames, wie z.B. MAC-Adresse und Protokoll, können irrelevante oder auch personenbezogene Daten von der Aufzeichnung ausgeschlossen werden. Damit werden die Anforderungen der DSGVO erfüllt und nur die wirklich notwendigen Daten aufgezeichnet. Dies verringert auch den Aufwand bei der Auswertung der Daten.
Der GL5450 wird über den GL5350/GL5370 gesteuert und konfiguriert. Die Zeitsynchronisation der Daten wird über die separate SYNC-Leitung gewährleistet.
Informationsblatt
Alle wichtigen Details zum GL5450 finden Sie in unserem Informationsblatt.
GL5400-Serie
Die GL5400-Serie ermöglicht die zuverlässige und präzise Aufzeichnung von Automotive-Ethernet-Daten (100-Base-T1, 1000-Base-T1, 2500-Base-T1) in
Echtzeit – synchron im Verbund mit dem Master-Logger (GL5300/GL3400/GL6250), der die zentrale Steuerung und Konfiguration übernimmt. Mit dem
GL5480 erweitert sich die Serie um die Unterstützung von 2500-Base-T1.
- Effiziente Datenaufzeichnung
Eine intelligente Filterfunktion reduziert das Datenvolumen durch das gezielte Ausschließen irrelevanter sowie personenbezogener Daten und unterstützt so eine DSGVO-konforme Aufzeichnung.
- Ereignisse gezielt markieren
Zusätzlich steht eine Markerfunktion zur gezielten Kennzeichnung relevanter Ereignisse zur Verfügung.
- Flexible Integration
Die Serie unterstützt Ethernet-Logging über TCP, UDP und DLT (mit und ohne VLAN) sowie eine freie Master-/Slave-Konfiguration.
Informationsblatt
Alle wichtigen Details der GL5400-Serie finden Sie in unserem Informationsblatt.
ANWENDUNGSGEBIETE
- Automatisiertes Loggen
- Restbussimulation
- Gatewayfunktionalität mit optionaler Signalmanipulation
- Flottenbetrieb und Überwachung
- Schalten des SleepModes bei Busruhe
- Aufwecken des Datenloggers bei Busaktivität
- XCP on Ethernet (100Base-T1/1000Base-T1)
- Fahrzeugdiagnose
- DLT (Diagnostic, Log and Trace)
- Kundenspezifische Kommunikationsprotokolle
- Flottenbetrieb und -überwachung
- Breitenerprobung
- Sommer-und Wintererprobung
- Betreuung von Datenloggermesssystemen beim Kunden
- Umsetzen der Messaufgabe in Datenloggerkonfigurationen
- Verfolgung der Beanstandungen im Fahrzeug
- Analyse der geloggten Daten aus dem Fahrzeug
- Kundenspezifische Lösungen für spezifische Anforderungen
- Inbetriebnahme des Messsystems im Fahrzeug
Einfach steuerbar und konfigurierbar über die Datenlogger-Serie GL5300
Hohe Zeitstempelauflösung für Ethernet-Frames (64 ns)
Hohe Speicherkapazität mit 2 austauschbaren SSDs
Standalone-Werkzeug zum zeitsynchronen Aufzeichnen der automotive Ethernet 100-/1000Base-T1
Schlaf-Modus und Weckverhalten synchron zum Datenlogger

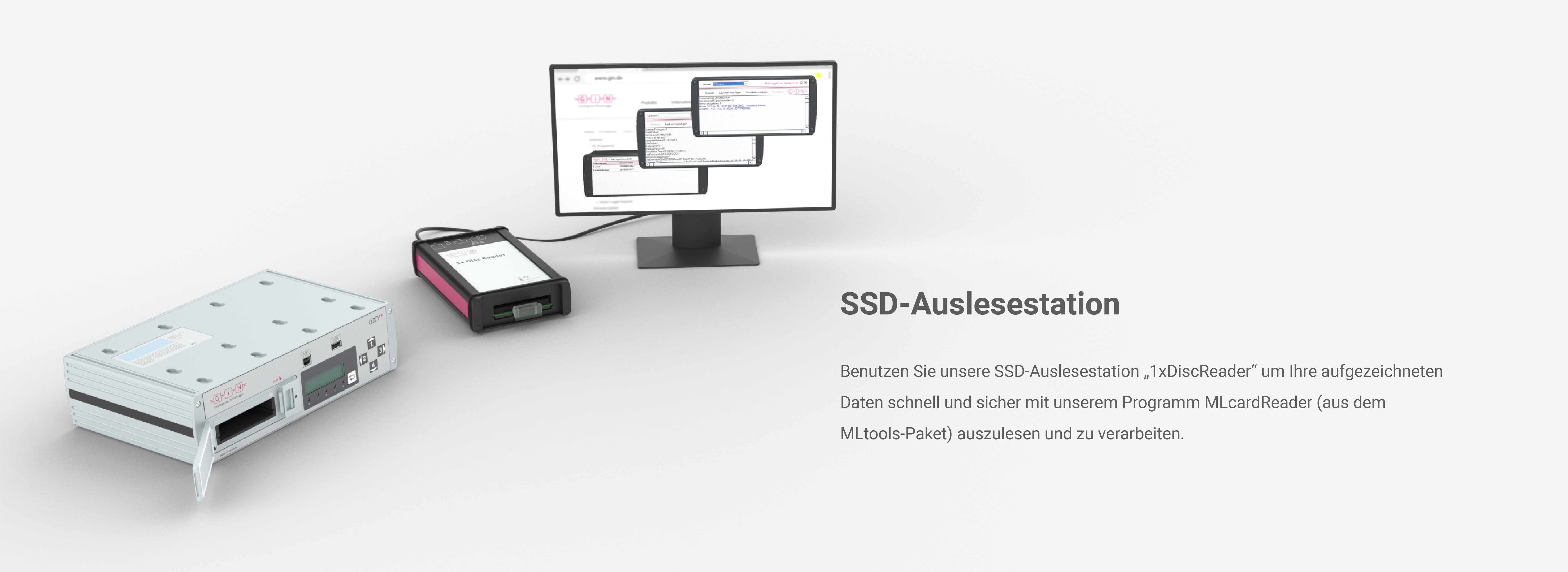

Schnelle Verfügbarkeit der Messdaten über SSD
Einfach steuerbar und konfigurierbar über die Datenlogger-Serie GL5300
Hohe Zeitstempelauflösung für Ethernet-Frames (64 ns)
Hohe Speicherkapazität mit 2 austauschbaren SSDs
Schnelle Verfügbarkeit der Messdaten über SSD
Schlaf-Modus und Weckverhalten synchron zum Datenlogger
Konfiguration von systemrelevanten/-kritischen Verbindungen (kritische Ports)
Schnittstellen
Kommunikation
Merkmale
Logging-Funktion
Schnittstellen
- 20x 100Base-T1 Ports (10 Taps) in GL5450 und GL5480
- 6x 1000Base-T1 Ports (3 Taps) in GL5450
- 4x 1000Base-T1 Ports (2 Taps) und 4x 2500Base-T1 (2 Taps) in GL5480
- 1 AUX+In zum Anschluss am Datenlogger der GL5300-Serie
- 1 AUX+Out zum Anschluss vom Zubehör
Kommunikation
- Systemstart nach max. 250 ms
- 2 GB Ringspeicher zur Zwischenpufferung der Daten
- 3 Status-Leuchtdioden
- 128 x 64 Pixel OLED-Display
- 5 Tasten zum Navigieren durch die Display-Menüs
- Steuerbar über den Datenlogger der GL5300/GL3400/GL6250
- 2 externe SSD zum Speichern der Aufgezeichneten Automotiv Ethernetdaten
- Automobilgerechter Versorgungs- und Temperaturbereich
Merkmale
- Systemstart nach max. 250 ms
- 2 GB Ringspeicher zur Zwischenpufferung der Daten
- 3 Status-Leuchtdioden
- 128 x 64 Pixel OLED-Display
- 5 Tasten zum Navigieren durch die Display-Menüs
- Steuerbar über den Datenlogger der GL5300-Serie
- 2 externe SSD zum Speichern der Aufgezeichneten Automotiv Ethernetdaten
- Automobilgerechter Versorgungs- und Temperaturbereich
Logging-Funktion
- Zeitsynchrone Datenaufzeichnung zu den Datenlogger-Daten GL5300/GL3400/GL6250
- Programmierbarer Aufzeichnungsfilter von Datenpaketen (bis zu 256 Filter-Definitionen) zur Reduktion der zu loggenden Daten
(Ziel-/Quell Port-Nummer, Ziel-/Quell MAC-Adresse, Ziel-/Quell IP-Adresse …) - Unterstützung der Anwendungsfälle MAC2MAC & PHY2PHY
- TCP-/UDP-Logging über VLAN in Verbindung mit dem Datenlogger GL5300/GL3400/GL6250
- Definieren von kritischen Ports (Keine Unterbrechung der Strecke im eingeschalteten Zustand)
- Senden von Ethernet-Daten über TCP/UDP und Raw-Ethernet aus dem GL5300/GL3400/GL6250 über GL5400
Schnittstellen
Kommunikation
Merkmale
Logging-Funktion
Schnittstellen
- 20 unabhängige 100BASE-T1 (OPEN Alliance BroadR-Reach) Ethernet-Ports bzw. 10 Netzwerk-Taps
- 6 unabhängige 1000BASE-T1 (OPEN Alliance BroadR-Reach) Ethernet-Ports bzw. 3 Netzwerk-Taps
- 1 AUX+In zum Anschluss am Datenlogger der GL5300-Serie
- 1 AUX+Out zum Anschluss vom Zubehör
Kommunikation
- 2x 1Gigabit (1000BASE-T) Ethernet-Anschluss
- 1 Mini-USB-Schnittstelle
Merkmale
- Systemstart nach max. 250 ms
- 2 GB Ringspeicher zur Zwischenpufferung der Daten
- 3 Status-Leuchtdioden
- 128 x 64 Pixel OLED-Display
- 5 Tasten zum Navigieren durch die Display-Menüs
- Steuerbar über den Datenlogger der GL5300-Serie
- 2 externe SSD zum Speichern der Aufgezeichneten Automotiv Ethernetdaten
- Automobilgerechter Versorgungs- und Temperaturbereich
Logging-Funktion
- Zeitsynchrone Datenaufzeichnung zu den Datenlogger-Daten der Serie GL5300
- Programmierbarer Aufzeichnungsfilter von Datenpaketen (bis zu 256 Filter-Definitionen) zur Reduktion der zu loggenden Daten
(Ziel-/Quell Port-Nummer, Ziel-/Quell MAC-Adresse, Ziel-/Quell IP-Adresse …)

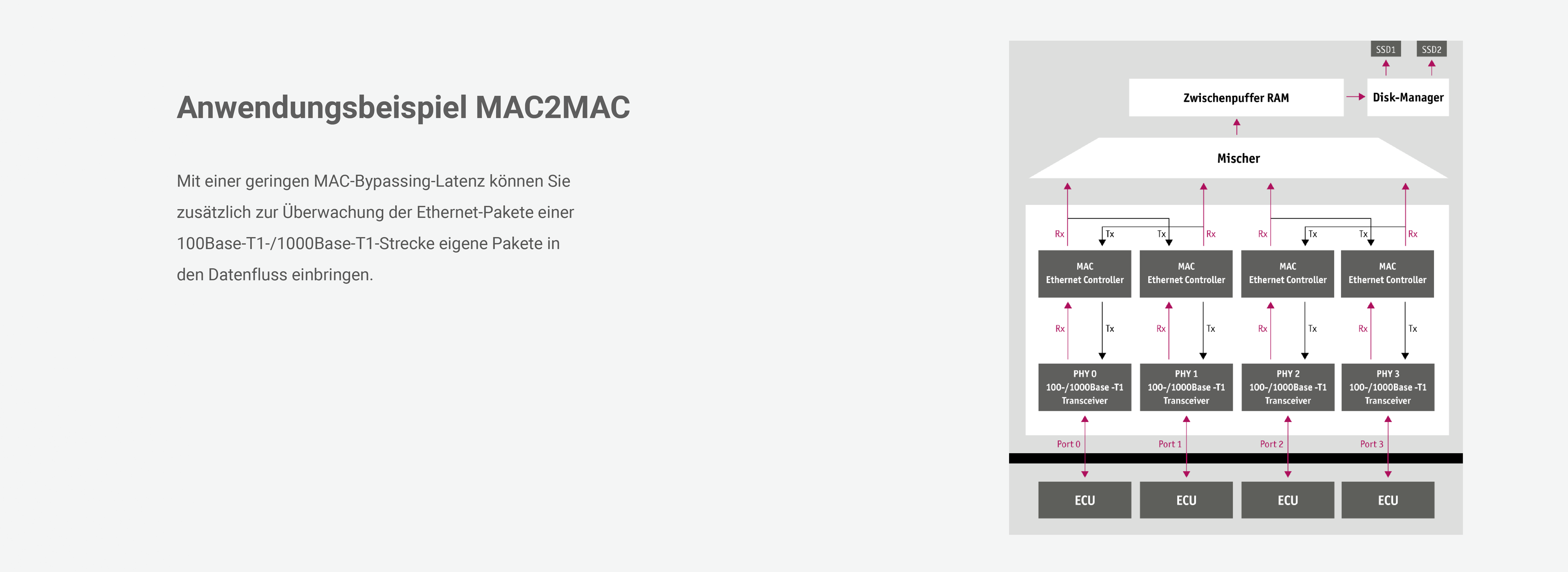

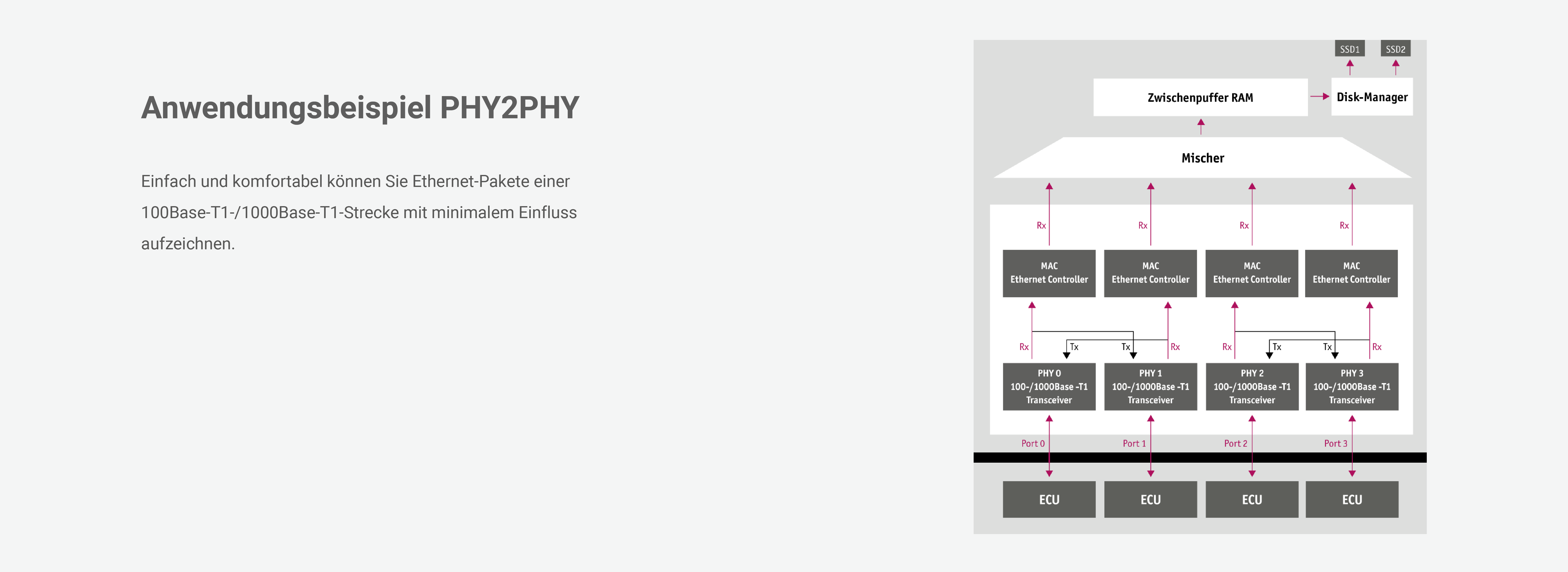

- Unterstützung der Anwendungsfälle MAC2MAC & PHY2PHY
- TCP-/UDP-Logging über VLAN in Verbindung mit dem Datenlogger der Serie GL5300
- Definieren von kritischen Ports (Keine Unterbrechung der Strecke im eingeschalteten Zustand)
- Senden von Ethernet-Daten über TCP/UDP und Raw-Ethernet aus dem GL5300 über GL5450
