GL3400
Der GL3400 bietet alle Vorteile der GL3000-Serie und unterstützt zusätzlich CAN FD für höhere Datenraten. Dank deutlich gesteigerter Rechenleistung und Schreibdurchsatz lässt sich das System mit externen Extendern skalieren: GLX504 (+4 CAN-FD), GLX415 und GLX427 (bis zu 30 LIN-Kanäle).
Im Verbund mit dem Automotive-Ethernet-Datenlogger GL5400 übernimmt der GL3400 die Master-Taktung und ermöglicht die zeitsynchrone Aufzeichnung von bis zu 20x 100Base-T1 (10 Taps), bis zu 4x bzw. 6x 1000Base-T1 (3 Taps) und bis zu 4x 2500Base-T1 (2 Taps).
Der GL3400 ist außerdem mit 5 Ethernet-Schnittstellen einschließlich integriertem Switch ausgestattet und bietet neben TCP/UDP-Logging auch Ethernet-Raw-Logging sowie den zeitsynchronen Anschluss von bis zu 4 Kameras zu den Busdaten.
Informationsblatt
Alle wichtigen Details zum GL3400 finden Sie in unserem Informationsblatt.
ANWENDUNGSGEBIETE
- Automatisiertes Loggen
- Restbussimulation
- Gatewayfunktionalität mit optionaler Signalmanipulation
- Automatisierte Datenübertragung
- Automatisierte Rekonfiguration
- Flottenbetrieb und Überwachung
- Umschalten auf SleepMode bei Busruhe
- Aufwecken des Datenloggers bei Busaktivität
- Automatische Trigger (z. B. bei Fehlerspeichereinträgen)
- CCP/XCP on CAN/CAN FD/Ethernet (100Base-T1/1000Base-T1)
- Fahrzeugdiagnose
- DLT (Diagnostic, Log and Trace)
- Kundenspezifische Kommunikationsprotokolle
- Flottenbetrieb und -überwachung
- Breitenerprobung
- Sommer-und Wintererprobung
- Schädigungsanalyse (Rainflow Klassierungen)
- Online Datenübertragung
- Online Konfigurationsübertragung
- Online Signaldarstellung und -analyse
- Betreuung von Datenloggermesssystemen beim Kunden
- Umsetzen der Messaufgabe in Datenloggerkonfigurationen
- Verfolgung der Beanstandungen im Fahrzeug
- Analyse der geloggten Daten aus dem Fahrzeug
- Kundenspezifische Lösungen für spezifische Anforderungen
- Implementierungen kundenspezifischer Webseiten auf dem Datenlogger (GLWebDisplay)
- Inbetriebnahme des Messsystems im Fahrzeug
Standalone-Werkzeug zum zeitsynchronen Aufzeichnen der Bussysteme in modernen Fahrzeugen
Kurze Startzeit und geringer Stromverbrauch
Schlaf-Modus mit automatischem Wakeup
Unterstützung von Diagnose und CCP/XCP
Umfangreiche Konfigurationsmöglichkeiten
Schnelle Verfügbarkeit der Messdaten über verschiedene Auslesemöglichkeiten
Fernwartbarkeit über Mobilfunk und WLAN
Schnittstellen
Kommunikation
Merkmale
Logging-Funktion
Klassiergerät-Funktion
Gateway-Funktion
Weitere Funktionen
Schnittstellen
- Bis zu 12 CAN FD-Schnittstellen
- Bis zu 12 CAN-Schnittstellen
- Bis zu 16 LIN-Schnittstellen
- Bis zu 13 UART-Schnittstellen
- Bis zu 20 unabhängige 100Base-T1 Ethernet-Ports (10 Netzwerk-Taps)
- Bis zu 4 bzw. 6 unabhängige 1000Base-T1 Ethernet-Ports (2 bzw.3 Netzwerk-Taps)
- Bis zu 4 unabhängige 2500Base-T1 Ethernet-Ports (2 Netzwerk-Taps)
- 4 digitale Eingänge & 4 digitale Ausgänge
- Bis zu 12 analoge Eingänge
- 4 AUX-Steckverbindungen zum Anschluss vom G.i.N. Zubehör
Kommunikation
- Wireless LAN
- Mobilfunk (über LTE-Router)
- 2 USB-Schnittstellen (1 Host und 1 Device)
- 2 Ethernet-Schnittstellen
- 1 RS-232-Schnittstelle
Merkmale
- 2 Cortex-A9 Quad Core CPU
- LINUX-Betriebssystem mit schnellem Boot-Up
- Prelogfunktion während des Systemstarts nach max. 40 ms
- Dispatcher zur Überwachung des kompletten Systems
- Interaktive Bedienung durch Menü-Steuerung
- 128 x 32 Pixel OLED-Display
- Frei programmierbar (text- oder grafikbasiert)
- 4 programmierbare Event-Tasten
- 5 frei programmierbare LEDs
- Fernbedienung mit
– zwei Benutzerprogrammierbaren Tasten z.B. zum manuellen Auslösen eines Triggers und
– zwei Leuchtdioden zur Statusanzeige - Batteriegestützte Echtzeituhr
Logging-Funktion
- Steuerung der Ringspeicher über frei programmierbare Start- und Stop-Triggerkriterien mit einstellbarem Post- und Pretrigger
- Komplexe Trigger-Kriterien auf Botschaften, Signale, Eingänge, Tasten
- Botschafts- und signalorientiertes Logging
- Programmierbarer Aufzeichnungsfilter zur Reduktion der zu loggenden Daten (Identifier bzw. kompletter Kanal)
- Fahrtenschreiberfunktion
- Synchrone Erfassung der Positionsdaten eines Fahrzeugs während der Testfahrt
- Synchrone Aufnahme von Fahrerbeobachtungen in Audio-Form während der Testfahrt
- Synchrone Aufnahme von hochauflösenden Farbbildern während der Testfahrt (z.B. Dashboard oder Fahrzeugumgebung)
- Aufzeichnung und Auswertung von digitalen und analogen Eingangswerten
- Aufzeichnung der ersten weckenden Botschaft im Halbschlafmodus
Klassiergerät-Funktion
- Freie Definition von 0-, 1- und 2-dimensionalen Klassieraufgaben
- Bis zu 26.000 Klassen pro Klassieraufgabe
- Verschiedene Klassierarten:
– Minimaler und maximaler Wert einer Größe– Häufigkeit des Auftretens eines Kriteriums
– Verweildauer bzw. Aktivzeit eines Kriteriums
– Häufigkeit des Werte-Wechsels einer Bedingung oder eines Signals
- Rainflow-Analyse zur Untersuchung von Materialermüdungs- und Belastungsvorgängen
- Keine Beschränkung der Aufzeichnungsdauer
- Ablage der ausgelesenen Klassierergebnisse in Tabellenform (z.B. für MS-Excel)
Gateway-Funktion
- Austausch von CAN-Nachrichten zwischen zwei oder mehreren Bussen
- Bis zu 36 unabhängige Gateways
- Blockierung und Weiterleitung auf Nachrichtenebene einstellbar
- Frei programmierbare Änderungen an den Inhalten weiterzuleitender Nachrichten
- Umsetzung zwischen verschiedenen CAN-Baudraten und/oder physikalischen Layern (Low-Speed, High-Speed usw.)
- Weiterleitung von LIN nach CAN
Weitere Funktionen
- Timeout-Überwachung für Botschaften
- Messungen an Steuergeräten über XCP on CAN/CAN FD und on Ethernet jeweils mit Seed&Key
- Ansteuerung der programmierbaren LEDs und des internen und externen Displays
- Einfache Integration der Datenbasen DBC, LDF und XML in der Konfiguration
- Viele Exportmöglichkeiten der Log-Dateien in TXT-, ASC-, LOG-, BLF-, HDF5-, Matlab®-, ADTF- oder MDF-Format
- Monitoring-Funktion zum Überwachen der Buskommunikation mit CANoe oder CANalyzer

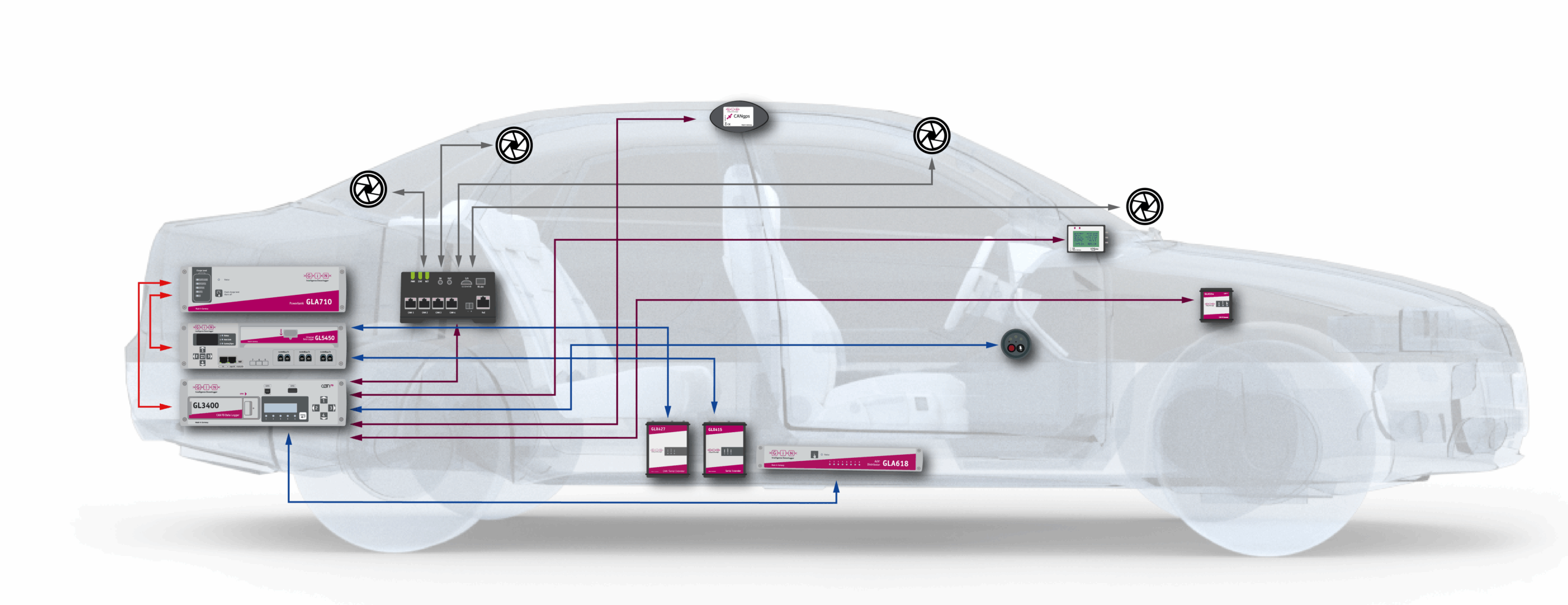

EINSATZ IM FAHRZEUG
