GL5300-Serie
Die GL5300-Serie ermöglicht die zeitsynchrone Aufzeichnung von CAN-, LIN-, FlexRay-, CAN FD– und Ethernet-Daten, einschließlich TCP/UDP, DLT, ADB, Raw Logging und Automotive Ethernet.
Die modulare Erweiterbarkeit ermöglicht es, diese Serie um zusätzliche Kanäle und Schnittstellen zu ergänzen:
- Bis zu 5 GLX504-Module für 20 zusätzliche CAN FD-Kanäle mit SIC-Transceiver
- 1 GLX415-Modul und 1 GLX427 für weitere 12 CAN– und bis zu 30 LIN-Bussysteme
- Bis zu 3 GL5400 für bis zu 60x 100BASE-T1-, 18x 1000BASE-T1– und 12x 2500BASE-T1-Ports, zeitsynchron zur GL5000-Serie
- Bis zu 8 Kameras für die zeitsynchrone Aufzeichnung von Bildern und Video-Clips
Informationsblatt
Unser Informationsblatt der GL5300-Serie ist
für Sie mit allen wichtigen Details erstellt.
für Sie mit allen wichtigen Details erstellt.
ANWENDUNGSGEBIETE
- Automatisiertes Loggen
- Restbussimulation
- Gatewayfunktionalität mit optionaler Signalmanipulation
- Automatisierte Datenübertragung
- Automatisierte Rekonfiguration

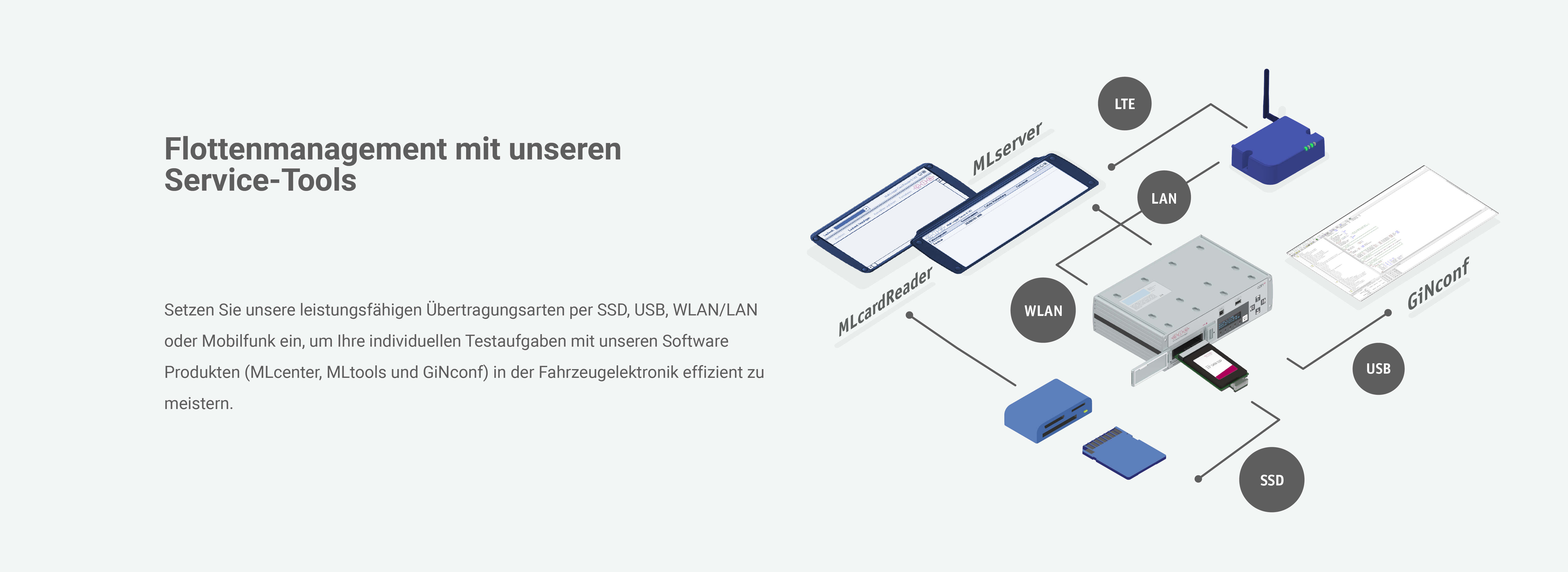

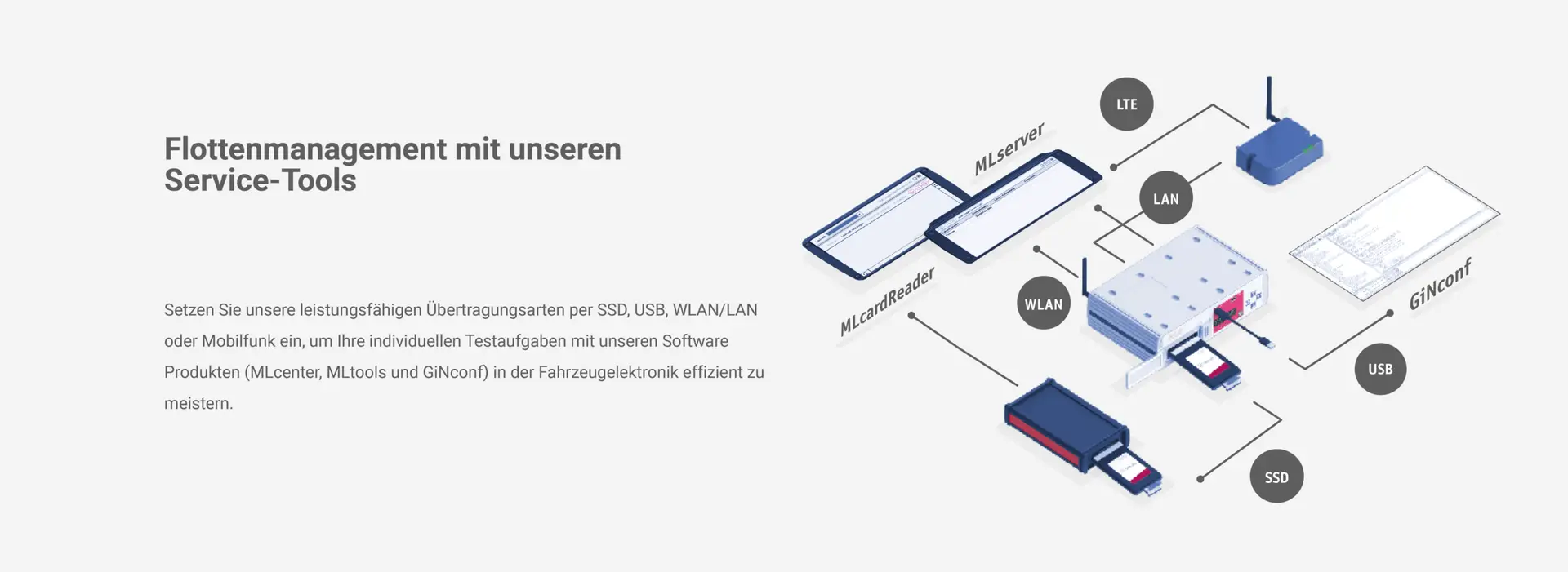

- Flottenbetrieb und Überwachung
- Umschalten auf SleepMode bei Busruhe
- Aufwecken des Datenloggers bei Busaktivität
- Automatische Trigger
- CCP/XCP on CAN/CAN FD/FlexRay/Ethernet
(100Base-T1/1000Base-T1) - Fahrzeugdiagnose
- DLT (Diagnostic, Log and Trace)
- Kundenspezifische Kommunikationsprotokolle
- Flottenbetrieb und -überwachung
- Breitenerprobung
- Sommer-und Wintererprobung
- Schädigungsanalyse (Rainflow Klassierungen)

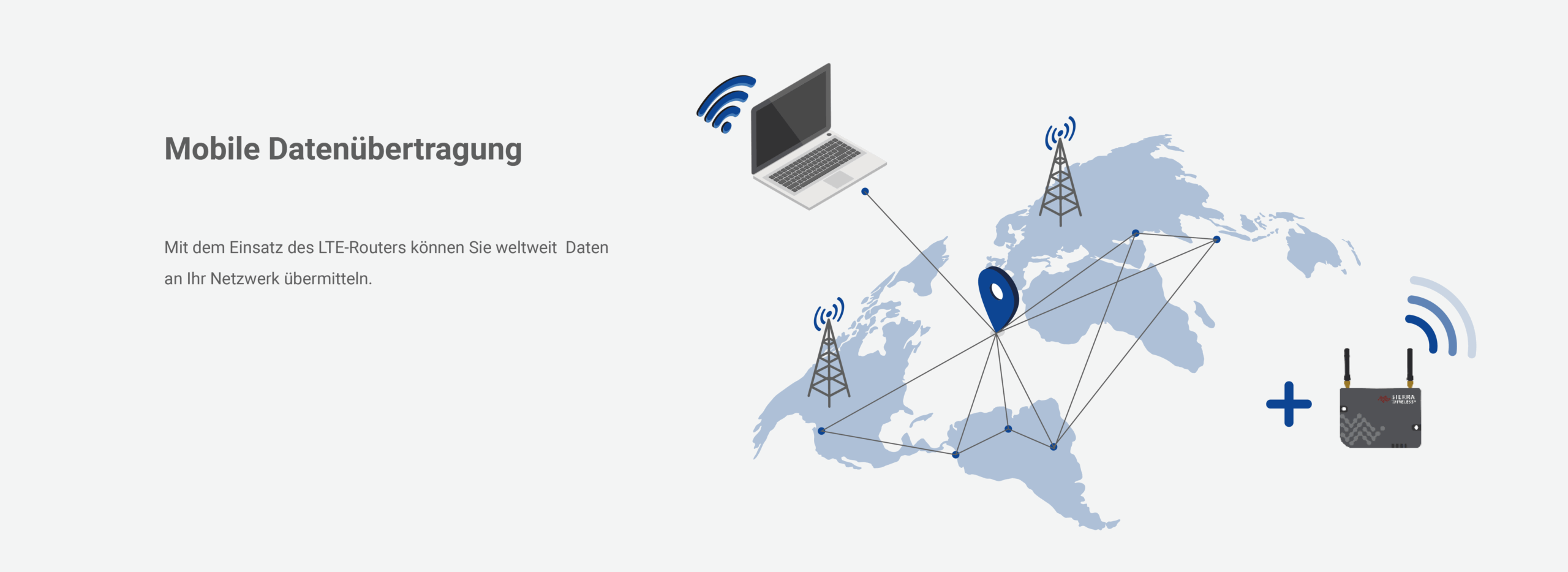

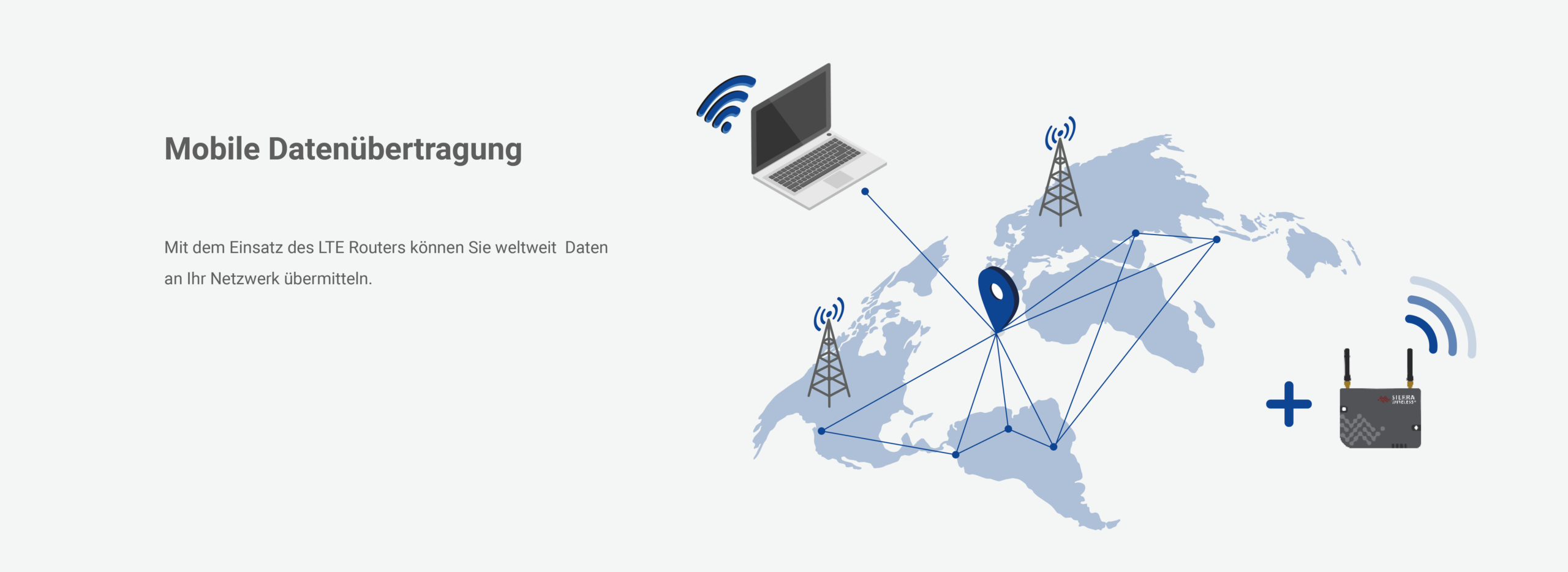

- Online Datenübertragung
- Online Konfigurationsübertragung
- Online Signaldarstellung und -analyse
- Betreuung von Datenloggermesssystemen beim Kunden
- Umsetzen der Messaufgabe in Datenloggerkonfigurationen
- Verfolgung der Beanstandungen im Fahrzeug
- Analyse der geloggten Daten aus dem Fahrzeug
- Kundenspezifische Lösungen für spezifische Anforderungen

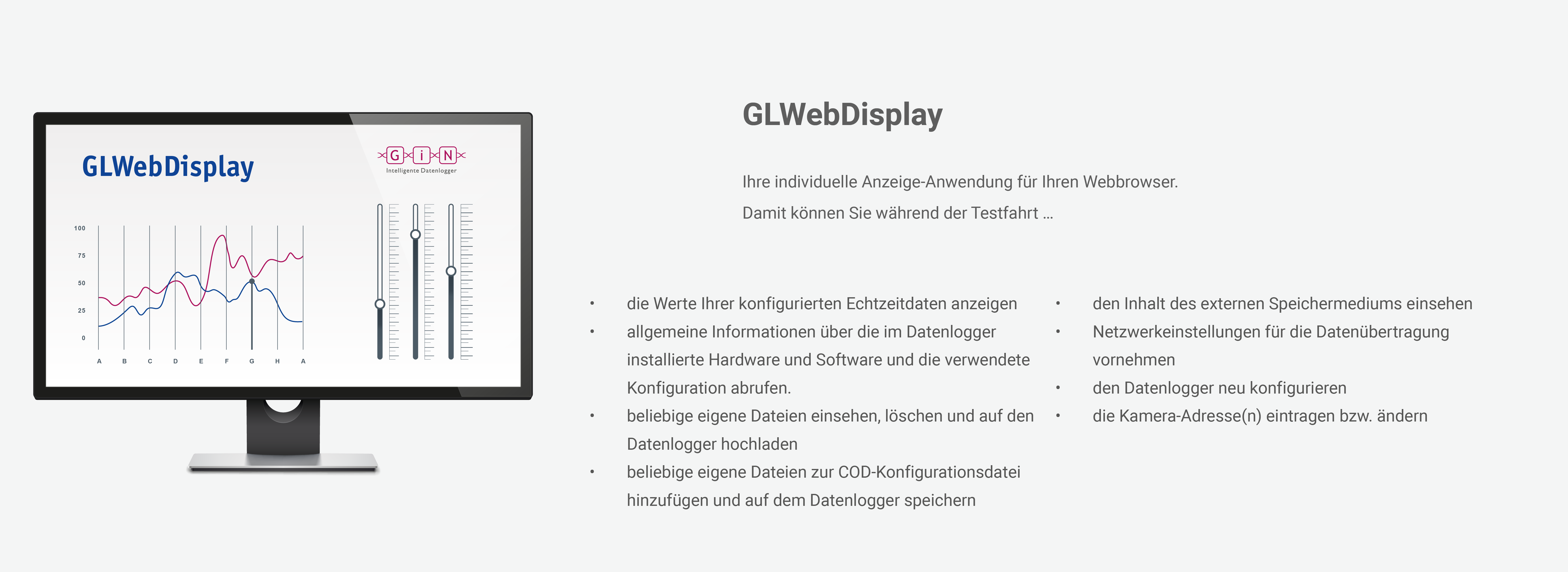

- Implementierungen kundenspezifischer Webseiten auf dem Datenlogger (GLWebDisplay)
- Inbetriebnahme des Messsystems im Fahrzeug
Standalone-Werkzeug zum zeitsynchronen Aufzeichnen der Bussysteme in modernen Fahrzeugen
Kurze Startzeit und geringer Stromverbrauch
Schlaf-Modus mit automatischem Wakeup
Unterstützung von Diagnose und CCP/XCP

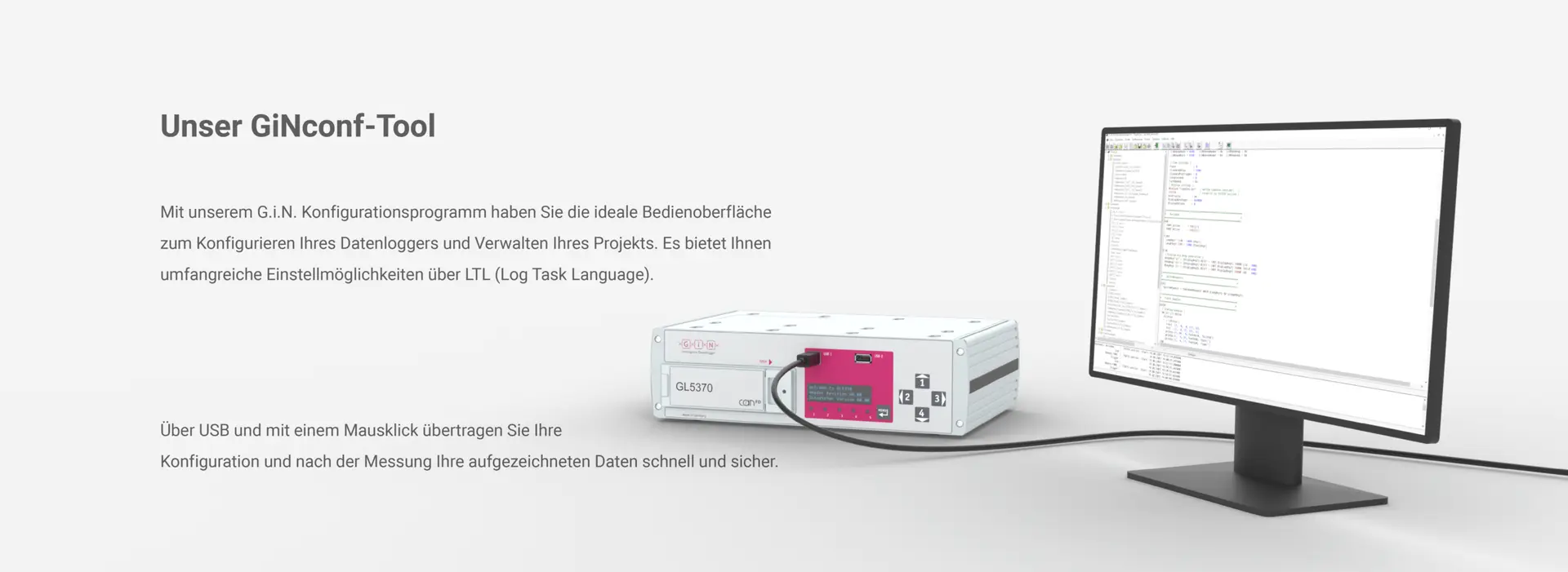

Umfangreiche Konfigurationsmöglichkeiten

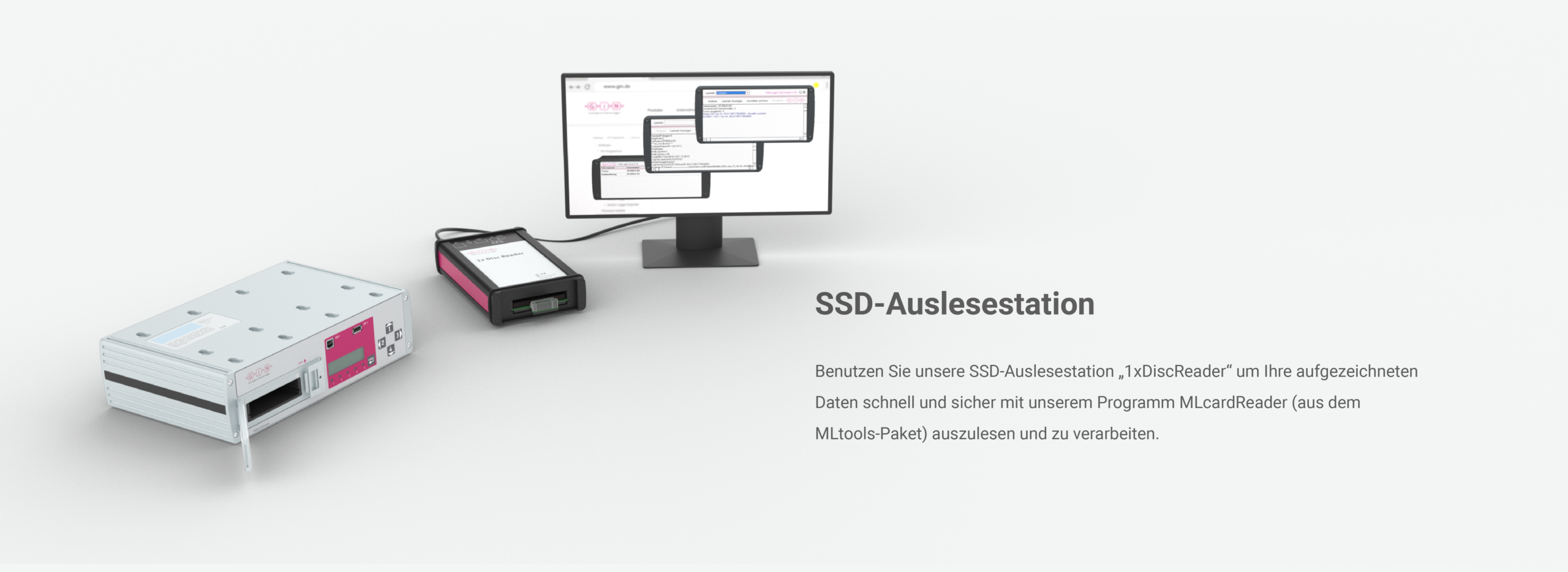

Schnelle Verfügbarkeit der Messdaten über verschiedene Auslesemöglichkeiten
Fernwartbarkeit über Mobilfunk und WLAN
Schnittstellen
Kommunikation
Merkmale
Logging-Funktion
Klassiergerät-Funktion
Gateway-Funktion
Weitere Funktionen
Schnittstellen
- Bis zu 56 CAN-Schnittstellen (davon bis zu 32 CAN FD fähig)
- Bis zu 36 LIN-Schnittstellen
- Bis zu 12 UART-Schnittstellen
- Bis zu 60 unabhängige 100Base-T1 (OPEN Alliance BroadR-Reach) Ethernet-Ports bzw. 30 Netzwerk-Taps
- Bis zu 18 unabhängige 1000Base-T1 (OPEN Alliance BroadR-Reach) Ethernet-Ports bzw. 9 Netzwerk-Taps
- Bis zu 12 unabhängige 2500Base-T1 (OPEN Alliance BroadR-Reach) Ethernet-Ports bzw. 6 Netzwerk-Taps
- 2 FlexRay-Kanäle
- 4 digitale Eingänge & 4 digitale Ausgänge
- Bis zu 12 analoge Eingänge
- 4 AUX-Steckverbindungen für den Anschluss von G.i.N.-Zubehör
Kommunikation
- Wireless LAN
- Mobilfunk (über LTE-Router)
- 3 USB-Schnittstellen (2 Host und 1 Device)
- 2 Ethernet-Schnittstellen
- 1 RS-232-Schnittstelle
Merkmale
- 2 x ARM9 Prozessor
- LINUX-Betriebssystem mit schnellem Boot-Up
- Prelogfunktion während des Systemstarts nach max. 40 ms
- Frei programmierbare 8-stellige Alphanumerische Anzeige
- Frei programmierbar (text- oder grafikbasiert)
- 4 programmierbare Event-Tasten
- 5 frei programmierbare LEDs
- Fernbedienung mit
– zwei Benutzerprogrammierbaren Tasten z.B. zum manuellen Auslösen eines Triggers und
– zwei Leuchtdioden zur Statusanzeige - Batteriegestützte Echtzeituhr
Logging-Funktion
- 3 parallel laufende Ringspeicher zur Aufzeichnung von CAN-, LIN-, FlexRay- und Ethernet-Nachrichten,
einstellbar zwischen 50 kB und 400 MB - Steuerung der Ringspeicher über frei programmierbare Start- und Stop-Triggerkriterien mit einstellbarem Post- und Pretrigger
- Komplexe Trigger-Kriterien auf Botschaften, Signale, Eingänge, Tasten
- Botschafts- und signalorientiertes Logging
- Programmierbarer Aufzeichnungsfilter zur Reduktion der zu loggenden Daten (Identifier bzw. kompletter Kanal)
- Fahrtenschreiberfunktion
- Synchrone Erfassung der Positionsdaten eines Fahrzeugs während der Testfahrt
- Synchrone Aufnahme von Fahrerbeobachtungen in Audio-Form während der Testfahrt
- Synchrone Aufnahme von hochauflösenden Farbbildern während der Testfahrt (z.B. Dashboard oder Fahrzeugumgebung)
- Aufzeichnung und Auswertung von digitalen und analogen Eingangswerten
- Aufzeichnung der ersten weckenden Botschaft im Halbschlafmodus
Klassiergerät-Funktion
- Freie Definition von 0-, 1- und 2-dimensionalen Klassieraufgaben
- Bis zu 26.000 Klassen pro Klassieraufgabe
- Verschiedene Klassierarten:
– Minimaler und maximaler Wert einer Größe– Häufigkeit des Auftretens eines Kriteriums
– Verweildauer bzw. Aktivzeit eines Kriteriums
– Häufigkeit des Werte-Wechsels einer Bedingung oder eines Signals
- Rainflow-Analyse zur Untersuchung von Materialermüdungs- und Belastungsvorgängen
- Keine Beschränkung der Aufzeichnungsdauer
- Ablage der ausgelesenen Klassierergebnisse in Tabellenform (z.B. für MS-Excel)
Gateway-Funktion
- Austausch von CAN-Nachrichten zwischen zwei oder mehreren Bussen
- Bis zu 190 unabhängige Gateways
- Blockierung und Weiterleitung auf Nachrichtenebene einstellbar
- Frei programmierbare Änderungen an den Inhalten weiterzuleitender Nachrichten
- Umsetzung zwischen verschiedenen CAN-Baudraten und/oder physikalischen Layern (Low-Speed, High-Speed usw.)
- Weiterleitung von LIN nach CAN und von FlexRay nach CAN
Weitere Funktionen
- Timeout-Überwachung für Botschaften
- Messungen an Steuergeräten über XCP on CAN, on FlexRay und on Ethernet jeweils mit Seed&Key
- Ansteuerung der programmierbaren LEDs und des internen und externen Displays
- Einfache Integration der Datenbasen DBC, LDF und XML in der Konfiguration
- Viele Exportmöglichkeiten der Log-Dateien in TXT-, ASC-, LOG-, BLF-, HDF5-, Matlab®-, ADTF- oder MDF-Format
- Monitoring-Funktion zum Überwachen der Buskommunikation mit CANoe oder CANalyzer
EINSATZ IM FAHRZEUG
Bis zu 5x GLX504
Für jeweils weitere 4 CAN FD
Schnittstellen nah am Bus und
abgesetzt vom Datenlogger
CASM2T3L
Zum Triggern mit Tonausgabe
und mit einem Mikrofon zur
Sprachaufzeichnung
LOGview
LCD-Display mit
16 unabhängigen und frei
programmierbaren Seiten
GLA618
Der AUX⁺ -Verteiler mit
8 AUX⁺ Out-Anschlüssen
HostCAMF911x
Aufnahme von Bildern und Videoclips
Bis zu 2x GLA710
Die USV für eine
unterbrechungsfreie
Versorgung
Bis zu 3x GL5400
Der Automotive Ethernet Logger für bis zu
60x 100Base-T1 und
18x 1000Base-T1 und
12x 2500Base-T1
CANgps
Ermittelt und sendet die
Positionsdaten über CAN oder
RS-232 zum Datenlogger
GLX427
Für weitere 12 CAN-Schnittstellen
und bis zu
15 Serielle Schnittstellen
GLX415
Für weitere 15 LIN-Schnittstellen
VERBINDUNGSMÖGLICHKEITEN
GLA618
AUX⁺-Verteiler zur gleichzeitigen Anbindung mehrerer Zusatzgeräte
Zum Produkt
GLA710
Die USV für eine unterbrechungsfreie Versorgung
Zum Produkt
Montageplatte
Zur Befestigung der GiN-Produkte
mit dem neuen GiN-Gehäusesystem
Zum Produkt
GLX415
Für weitere 15 LIN-Schnittstellen
Zum Produkt
GLX427
Für weitere 12 CAN-Schnittstellen und
bis zu 15 Serielle Schnittstellen
Zum Produkt
GLX504
Für 4 weitere CAN FD Schnittstellen
Zum Produkt
CAN-RX-Repeater
Zum Datenempfang über 4 CAN FD-Kanäle
Zum Produkt
LINprobe
2 x LIN auf CAN Umsetzer
Zum Produkt
CASM2T3L
Kompaktes Handgerät zur Anzeige von Zuständen, zum Auslösen von Ereignissen und zur Sprachaufzeichnung sowie Tonausgabe.
Zum Produkt
HostCAMF911x
Bilddaten synchron zur
Messdatenerfassung aufzeichnen
Zum Produkt
CANgps
GPS-Empfänger auf CAN
Zum Produkt
LTE-Router
LTE-Router zur mobilen Datenübertragung
Zum Produkt
LOGview
Frei konfigurierbares, steuerbares Display mit Seitenumschaltung und Ereignisauslösung über Taster
Zum Produkt
CA8DL
Kompakter Monitor zur digitalen Anzeige von Zuständen über 8 LEDs
Zum Produkt
CA4T4DL
Auslösen von Ereignissen über 4 Taster sowie Zustände abrufen über 4 LEDs.
Zum Produkt
CAS1T3L
Kompaktes Handgerät zur Anzeige von Zuständen über 3 LEDs und zum Auslösen von Ereignissen über 1 Taster mit zusätzlicher Tonausgabe.
Zum Produkt
