GL2400/GL2410
Die GL2400-Serie umfasst alle Vorzüge der Datenlogger GL2000-Serie und unterstützt zusätzlich CAN FD mit SIC-Transceiver. So können auch Signale des Bussystems CAN FD aufgezeichnet werden. Dabei wird sowohl der ISO- als auch der Non-ISO (Bosch) Standard unterstützt.
Aufgrund der kompakten und robusten Bauform lassen sich der GL2400 und GL2410 fast überall im Fahrzeug sicher und unauffällig montieren. Die mitgelieferten Software-Pakete sind kompatibel mit der kompletten G.i.N.-Datenloggerfamilie und bieten den mächtigen LTL-Funktionsumfang hinsichtlich Filterung, Triggerung sowie Datenechtzeitverarbeitung.
Der GL2410 ist die IP65-geschützte Variante und ist prädestiniert für den Einsatz unter rauen Umgebungsbedingungen.
Informationsblatt
Alle wichtigen Details zum GL2400/GL2410
finden Sie in unserem Informationsblatt.
finden Sie in unserem Informationsblatt.
ANWENDUNGSGEBIETE
- Automatisiertes Loggen
- Restbussimulation
- Gatewayfunktionalität mit optionaler Signalmanipulation
- Automatisierte Datenübertragung
- Automatisierte Rekonfiguration

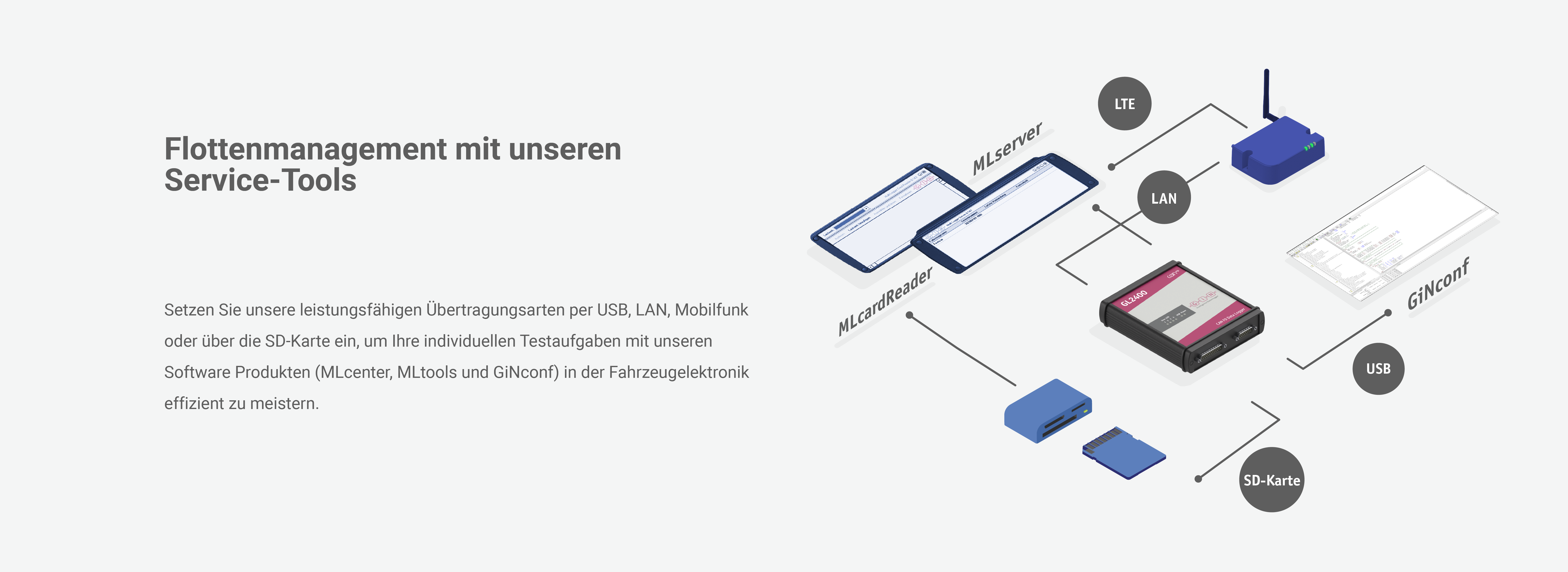

- Flottenbetrieb und Überwachung
- Schalten des SleepModes bei Busruhe
- Aufwecken des Datenloggers bei Busaktivität
- Automatische Trigger (z.B. bei Fehlerspeichereinträgen)
- CCP/XCP on CAN
- Fahrzeugdiagnose
- Kundenspezifische Kommunikationsprotokolle
- Flottenbetrieb und -überwachung
- Breitenerprobung
- Sommer-und Wintererprobung
- Schädigungsanalyse (Rainflow Klassierungen)
- Online Datenübertragung
- Online Konfigurationsübertragung
- Online Signaldarstellung und -analyse
- Betreuung von Datenloggermesssystemen beim Kunden
- Umsetzen der Messaufgabe in Datenloggerkonfigurationen
- Verfolgung der Beanstandungen im Fahrzeug
- Analyse der geloggten Daten aus dem Fahrzeug
- Kundenspezifische Lösungen für spezifische Anforderungen
- Inbetriebnahme des Messsystems im Fahrzeug
Unterstützung von ISO & Non-ISO (Bosch) CAN FD-Standard
Senden auf CAN und CAN FD

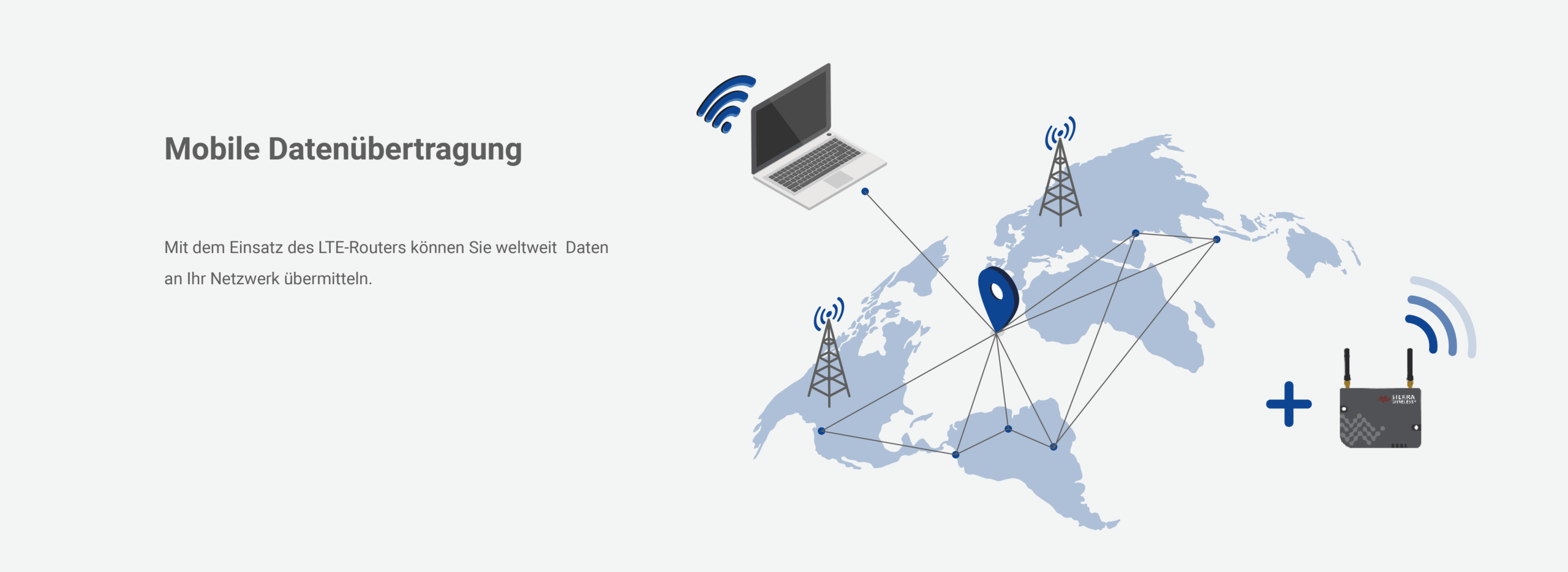

Ortsunabhängiger und schneller Datenzugriff dank mobiler Übertragung
Hohe Speicherkapazität mit schnell austauschbarer SD-Karte
GPS-Empfänger über serielle Schnittstelle oder über CAN
Schnittstellen
Kommunikation
Merkmale
Logging-Funktion
Klassiergerät-Funktion
Gateway-Funktion
Weitere Funktionen
Schnittstellen
Kommunikation
Merkmale
Logging-Funktion
Klassiergerät-Funktion
Gateway-Funktion
- Austausch von CAN FD-Nachrichten zwischen zwei oder mehreren Bussen
- Bis zu 6 unabhängige Gateways
- Blockierung und Weiterleitung auf Nachrichtenebene einstellbar
- Frei programmierbare Änderungen an den Inhalten weiterzuleitender Nachrichten
- Umsetzung zwischen verschiedenen CAN-Baudraten und/oder physikalischen Layern (Low-Speed, High-Speed usw.)
- Weiterleitung von LIN nach CAN
Weitere Funktionen
- Senden auf CAN FD
- Timeout-Überwachung für Botschaften
- Messungen an Steuergeräten über XCP on CAN FD mit Seed&Key
- Ansteuerung der programmierbaren LEDs und des externen Displays
- Einfache Integration der Datenbasen DBC und LDF in der Konfiguration
- Viele Exportmöglichkeiten der Log-Dateien in TXT-, ASC-, LOG-, BLF-, HDF5-, Matlab®-, ADTF- oder MDF-Format
- Monitoring-Funktion zum Überwachen der Buskommunikation mit CANoe oder CANalyzer

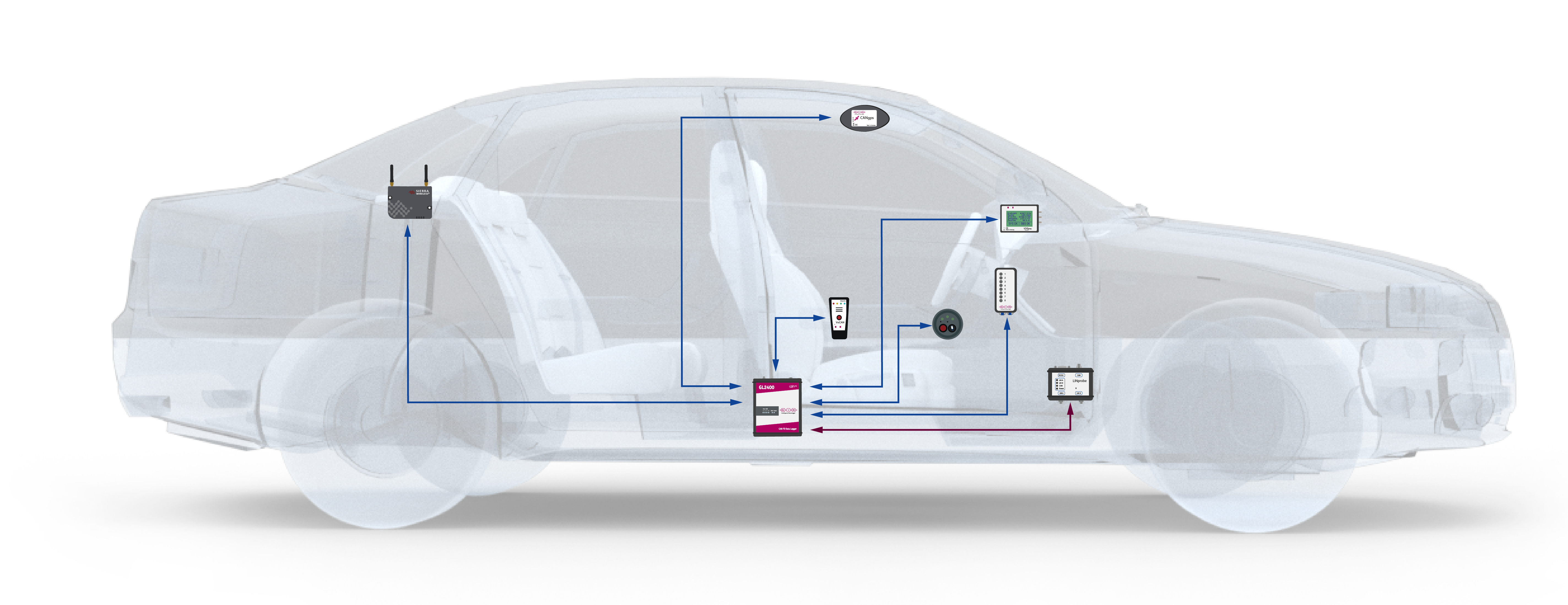

EINSATZ IM FAHRZEUG
LOGview
LCD-Display mit
16 unabhängigen und frei
programmierbaren Seiten
LINprobe
CAN-/ LIN-Gateway
CA8DL
Kompakter Monitor zur digitalen
Anzeige von Zuständen über 8 LEDs
CANgps
Ermittelt und sendet die
Positionsdaten über CAN oder
RS-232 zum Datenlogger
LTE Router
zur Datenfernübertragung
VoCAN
Kompaktes Handgerät zur
Sprachaufzeichnung und
Sprachwiedergabe
Kompaktes Handgerät zur
Sprachaufzeichnung und
Sprachwiedergabe
CASM2T3L
Zum Triggern mit Tonausgabe
und mit einem Mikrofon
zur Sprachaufzeichnung
Zum Triggern mit Tonausgabe
und mit einem Mikrofon
zur Sprachaufzeichnung
VERBINDUNGSMÖGLICHKEITEN
LOGview
Frei konfigurierbares, steuerbares Display mit Seitenumschaltung und Ereignisauslösung über Taster
Zum Produkt
CA8DL
Kompakter Monitor zur digitalen Anzeige von Zuständen über 8 LEDs
Zum Produkt
CA4T4DL
Auslösen von Ereignissen über 4 Taster sowie Zustände abrufen über 4 LEDs
Zum Produkt
CAS1T3L
Kompaktes Handgerät zur Anzeige von Zuständen über 3 LEDs und zum Auslösen von Ereignissen über 1 Taster mit zusätzlicher Tonausgabe.
Zum Produkt
CASM2T3L
Kompaktes Handgerät zur Anzeige von Zuständen, zum Auslösen von Ereignissen und zur Sprachaufzeichnung sowie Tonausgabe.
Zum Produkt
CANgps
GPS-Empfänger auf CAN
Zum Produkt
LTE-Router
LTE-Router zur mobilen Datenübertragung
Zum Produkt
LINprobe
2 x LIN auf CAN Umsetzer
Zum Produkt
