Unsere Datenlogger:
intelligent erfassen und auswerten,
speichern und verarbeiten
Von Beginn an zählen industrielle Netzwerke und Feldbussysteme zu unseren Kernkompetenzen und führten rasch zum heutigen Kerngeschäft, einer breiten Datenloggerpalette für vielfältige Anwendungsfälle im Automotive-Bereich und an Prüfständen aller Art: Vom kostengünstigen, kleinen Datenlogger mit 2 CAN-Bus-Schnittstellen bis hin zum Multibus-Datenlogger mit entsprechenden Speichermöglichkeiten.
G.i.N. Intelligente Datenlogger werden als Standalone-Werkzeug zum Aufzeichnen der Datenkommunikation über CAN, CAN FD, CAN FD SIC, LIN, FlexRay, automotive Ethernet 100-/1000Base-T1, USB, RS-232 und K-Line eingesetzt. Zeitsynchron zu diesen Daten können zusätzliche GPS-Daten sowie Digital- und Analoggrößen erfasst und ausgewertet werden.
Messungen an Steuergeräten mittels CCP/XCP während einer Testfahrt sind ein Teil dieser Intelligenz und können zusätzlich gespeichert werden.
Ereignisgesteuert können ebenfalls während einer Testfahrt sowohl Beobachtungen der Umgebung oder des Dashboards mit hochwertigen Farbbildern/Bildsequenzen als auch in Audio-Form zeitsynchron im Datenlogger dokumentiert und später mit den Kommunikationsdaten abgeglichen werden.
G.i.N. Intelligente Datenlogger fungieren als Gateway, Restbussimulator und Steuerung. Sie erlauben weitreichende Filter- und Triggermöglichkeiten zur Online-Reduktion der Datenfluten sowie Online-Berechnungen und Klassierungen aller Art.
Unsere Datenloggermatrix
FlexRay
-
-
-
-
2
-
2
LIN
2...16*¹
2...16*¹
2...16*¹
2...21*¹*²
2...36*¹*²*³
-
1...80*¹*²*³
CAN
2
5
1
1...13*²
17...29*² (GL5350) 13...25*² (GL5370)
-
12*²
CAN FD
-
-
4
8...12*⁴
4...24*⁴ (GL5350) 12...32*⁴ (GL5370)
-
-
Ethernet
100Base-T1
1000Base-T1
-
-
-
-
-
-
-
-
-
5
-
-
5
-
-
-
20
6
10+2
4
2
Analog Input
4
4
4
4...12
4...12
-
6
Digital Input
Digital Output
2
2
4
4
4
4
4
4
4
-
-
2
2
Interner Speicher
-
-
-
2x 200 MB
2x 400 MB
2 GB
-
Externer Speicher
SD/SDHC-Karte
SD/SDHC-Karte
SD/SDHC-Karte
SSD
SSD
2x SSD
4x SSDs
Kommunikation
USB
USB
LAN
Mobilfunk
USB
LAN
Mobilfunk
USB
LAN/WLAN
Mobilfunk
RS-232
USB
LAN/WLAN
Mobilfunk
RS-232
USB
LAN
USB
LAN
Mobilfunk
RS-232
* Nur bei GL4000-Serie
*1 Erweiterbar mit LINprobe
*2 Erweiterbar mit GLX427
*3 Erweiterbar mit GLX415
*4 Erweiterbar mit GLX504
GL5300-Serie
Die GL5300-Serie bietet synchrone Aufzeichnung von CAN/LIN-, MOST-, FlexRay-, CAN-FD- (bis 12×) und Ethernet-Netzwerken.
Zum Produkt

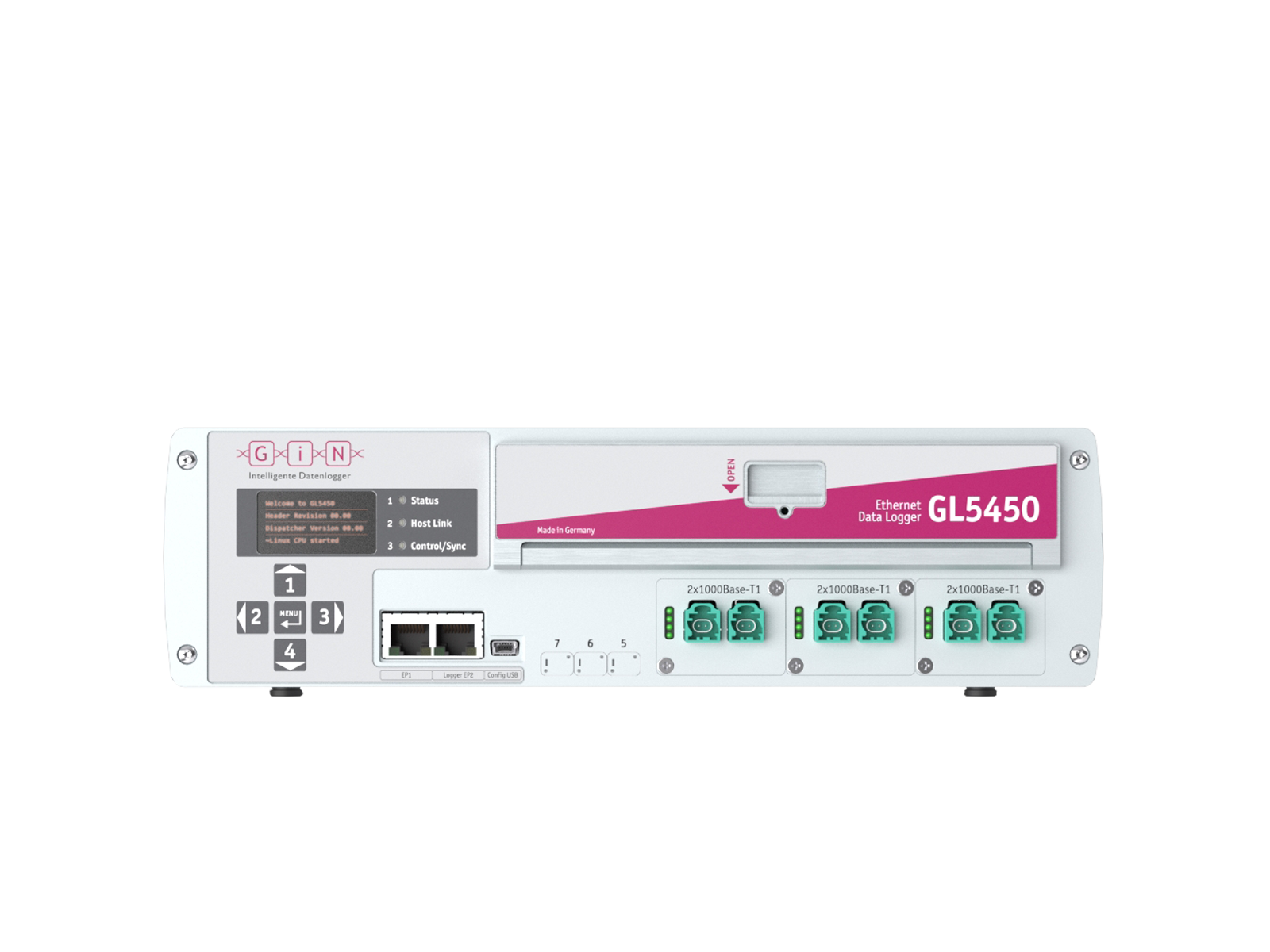

GL5450
Der GL5450 zeichnet Daten von bis zu 20× 100Base-T1- und 6× 1000Base-T1-Schnittstellen mit einer präzisen Zeitauflösung von 64 ns auf bis zu zwei SSDs auf.
Zum Produkt

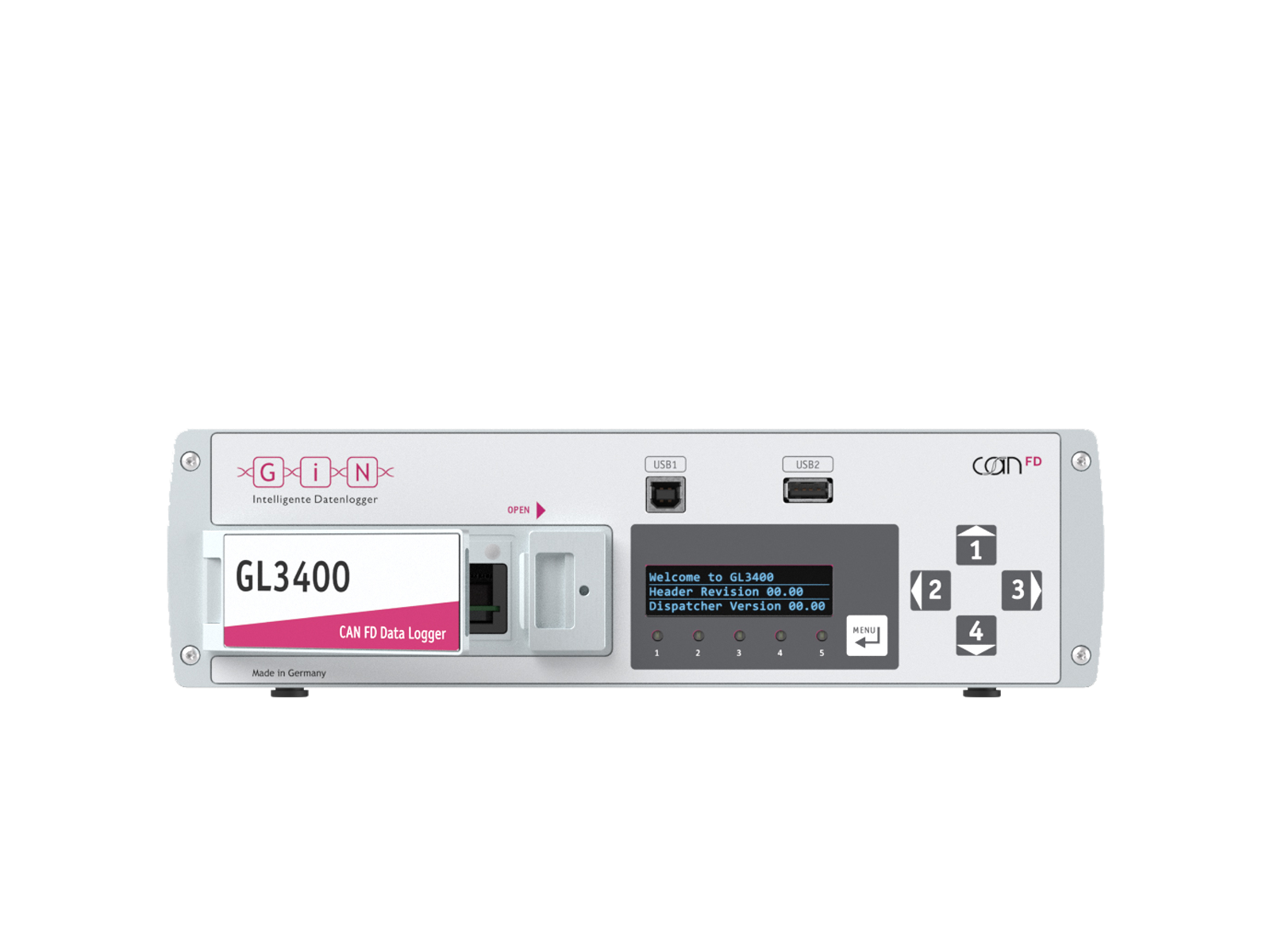

GL3400
Der GL3400 bietet CAN-FD-Unterstützung für höhere Datenraten, hohe Leistung und flexible Skalierbarkeit – für synchrone Aufzeichnung von Ethernet-, LIN-Daten und bis zu 4 Kameras.
Zum Produkt

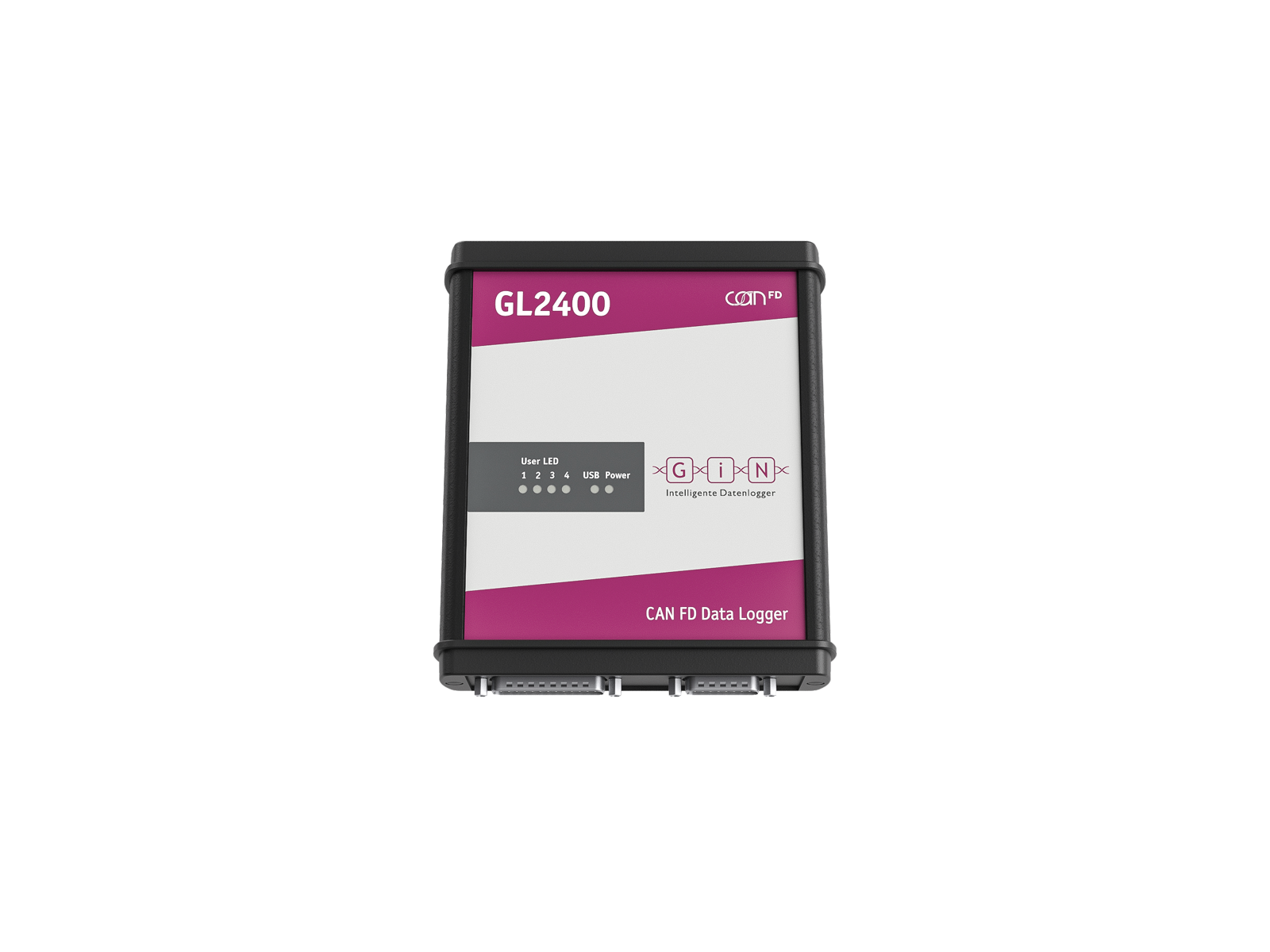

GL2400/GL2410
Der Datenlogger GL2400 umfasst alle Vorzüge der GL2000-Serie und unterstützt zusätzlich CAN FD. So können auch Signale des Bussystems CAN FD aufgezeichnet werden. Dabei wird sowohl der ISO- als auch der Non-ISO (Bosch) Standard unterstützt.
Zum Produkt
GL2000-Serie
Die GL2000-Serie schließt mit ihren 4 CAN-Bussen und 2 LIN-Bussen die Lücke zwischen der GL1000-Serie und den G.i.N. High-End Datenloggern.
Zum Produkt

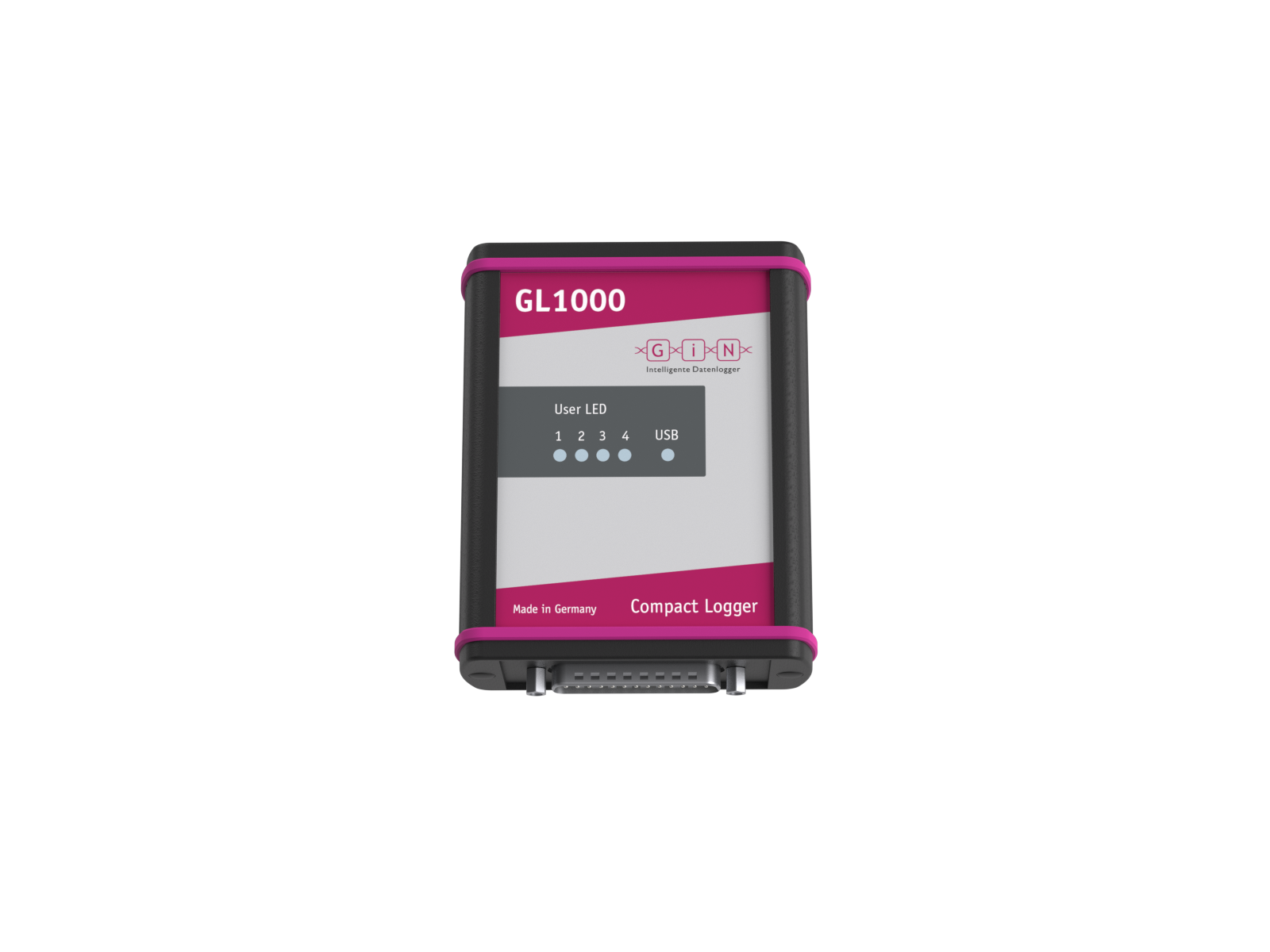

GL1000-Serie
Der GL1000 ist unser kleinster Datenlogger, der sich durch seine hohe Speicherkapazität, das einfache Handling sowie die umfangreichen und freien Konfigurationsmöglichkeiten auszeichnet.
Zum Produkt

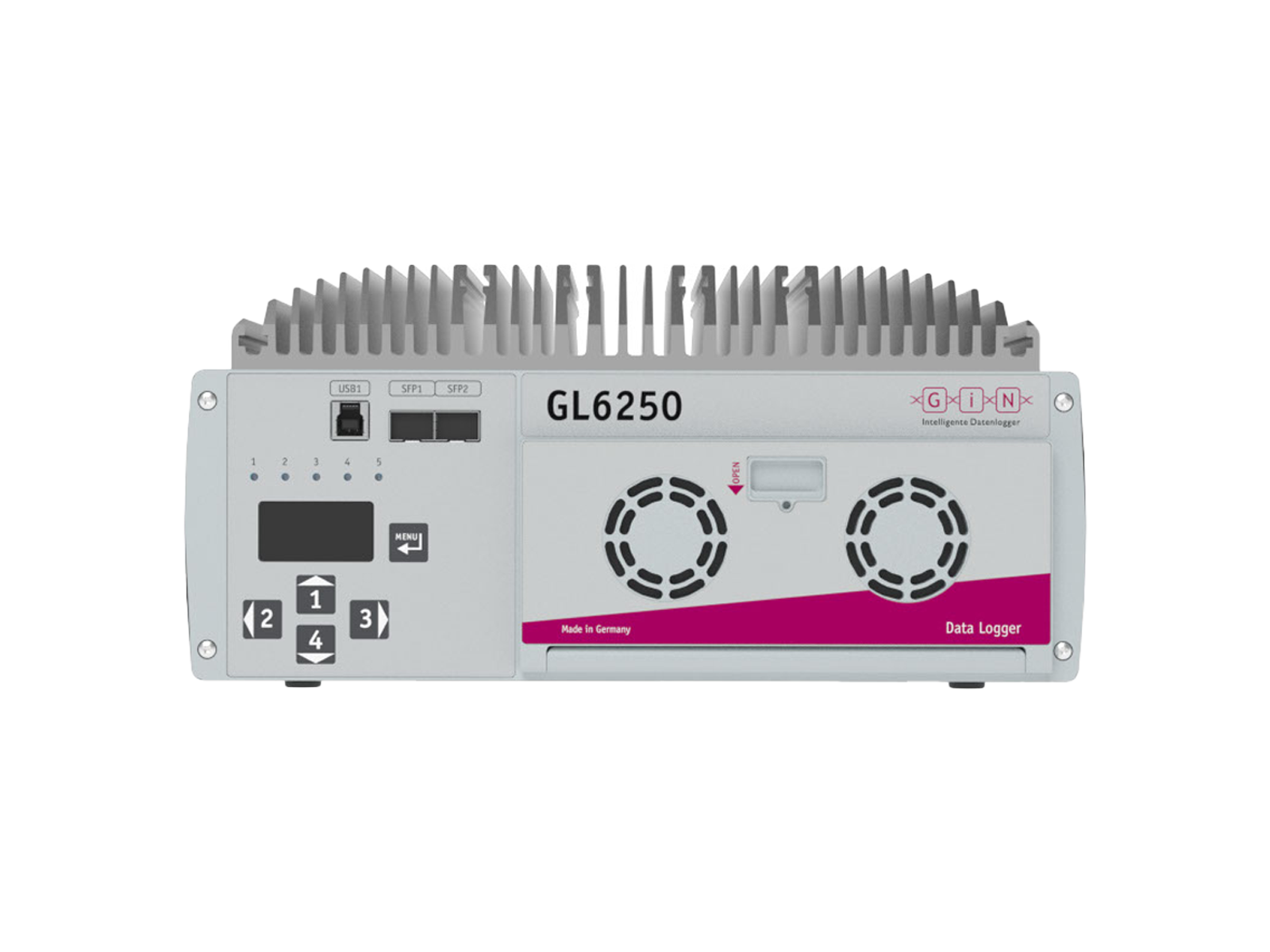

GL6250
Der GL6250 ermöglicht die zeitsynchrone Aufzeichnung von CAN, LIN, FlexRay, CAN FD und Automotive Ethernet und lässt sich flexibel für komplexe Testumgebungen erweitern.
